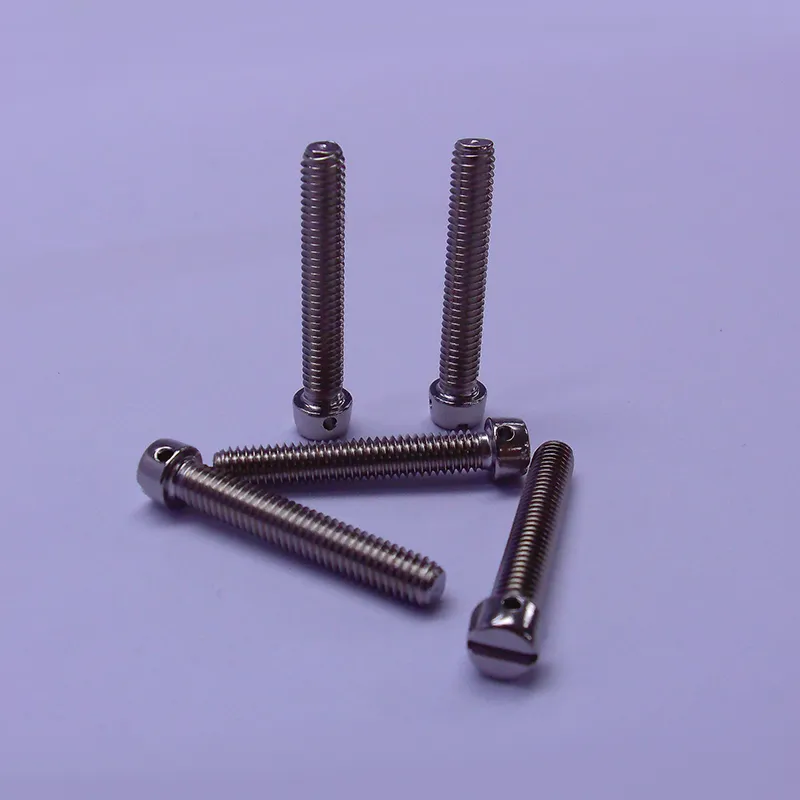

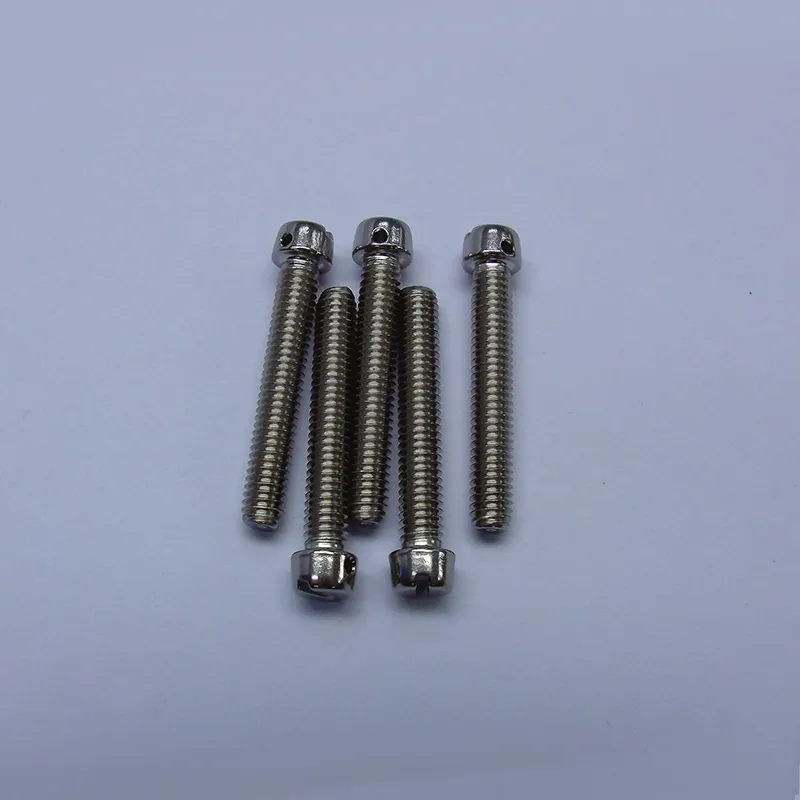

Винты с цилиндрической головкой и отверстием для контровочной проволоки
Головка снабжена специальным отверстием для контровки, позволяющим пропускать стопорную проволоку и создавать блокирующую конструкцию.
Описание
маркер
Винты с цилиндрической головкой и отверстием для контровочной проволоки
| Габаритные размеры детали Единица измерения: мм | ||||||
| Спецификация d | d3 | t | c | H | b | D |
| M2-5h6h | φ0.8～φ0.87 | 1.35～1.6 | 0.8～1.0 | 2.05～2.3 | 0.5～0.6 | φ3.2～φ3.5 |
| M2.5-5h6h | φ0.8～φ0.87 | 1.55～1.8 | 0.9～1.1 | 2.45～2.7 | 0.6～0.7 | φ3.9～φ4.2 |
| M3-5h6h | φ0.8～φ0.87 | 1.85～2.1 | 1～1.2 | 2.75～3 | 0.8～0.9 | φ4.7～φ5 |
| M4-5h6h | φ1.2～φ1.3 | 2.25～2.5 | 1～1.2 | 3.2～3.5 | 1～1.1 | φ5.7～φ6 |
| M5-5h6h | φ1.5～φ1.6 | 2.9～3.2 | 1.4～1.6 | 4.2～4.5 | 1.2～1.3 | φ7.12～φ7.5 |
| M6-5h6h | φ1.5～φ1.6 | 3.7～4 | 1.6～1.8 | 5.2～5.5 | 1.5～1.6 | φ8.64～φ9 |
| M8-5h6h | φ1.5～φ1.6 | 4.2～4.5 | 2～2.2 | 6.62～7 | 1.5～1.6 | φ11.57～φ12 |
| M10-5h6h | φ1.5～φ1.6 | 5.7～6 | 2.5～2.7 | 8.62～9 | 2～2.1 | φ14.57～φ15 |
Преимущества и особенности винтов с цилиндрической головкой и отверстием для контровочной проволоки
1. Выдающаяся надёжность защиты от ослабления: Головка снабжена специальным отверстием для контровки, позволяющим пропускать стопорную проволоку и создавать блокирующую конструкцию. Это эффективно предотвращает ослабление и отрыв в условиях вибрации, ударов и других экстремальных воздействий, гарантируя безопасность и надёжность критических соединений.
2. Рациональная конструкция: Цилиндрическая головка имеет плоскую контактную поверхность с соединяемой деталью, обеспечивая равномерное распределение напряжений и предотвращая локальное смятие. Отсутствие острых кромок на головке снижает риск помех при движении оборудования и улучшает аэродинамические характеристики.
3. Адаптивные материалы: Углеродистые стали — высокая прочность и умеренная стоимость, идеальны для соединения стандартных конструкционных элементов, обеспечивают высокое соотношение цены и качества. Легированные стали — сверхвысокая прочность (классы 10.9/12.9) и усталостная стойкость, применимы в критических узлах, таких как двигатели. Нержавеющие стали — превосходная коррозионная стойкость, подходят для влажных и агрессивных сред, обеспечивают отличную долгосрочную стабильность.
4. Простота монтажа и обслуживания: Стандартные типоразмеры, высокая универсальность, совместимость с обычным инструментом. Установка стопорной проволоки проста, что облегчает осмотр и замену, снижая затраты на обслуживание.
5. Широкий спектр применения: Широко применяются в планере, двигателях, авионике и других системах самолёта, удовлетворяя потребности в креплении для различных узлов и условий эксплуатации. Являются стандартным крепёжным элементом в отрасли.
