Заземляющая шина с двумя трубными штуцерами
Использование подложки из меди высокой чистоты, обладающей высокой электропроводностью и низкими потерями на сопротивление, обеспечивает стабильную передачу авиационных цепей по железной дороге.
Описание
маркер

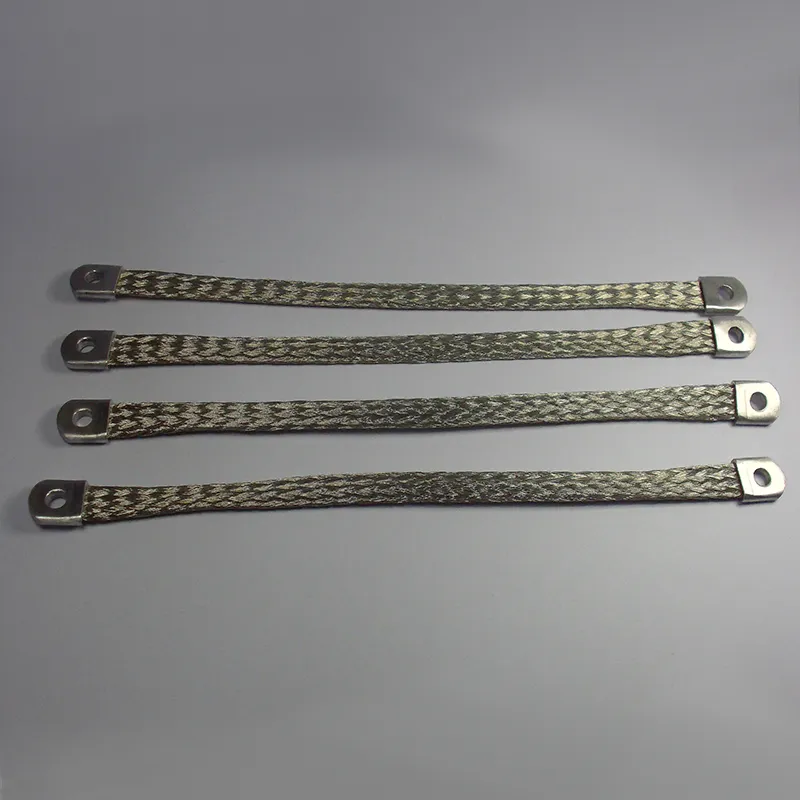

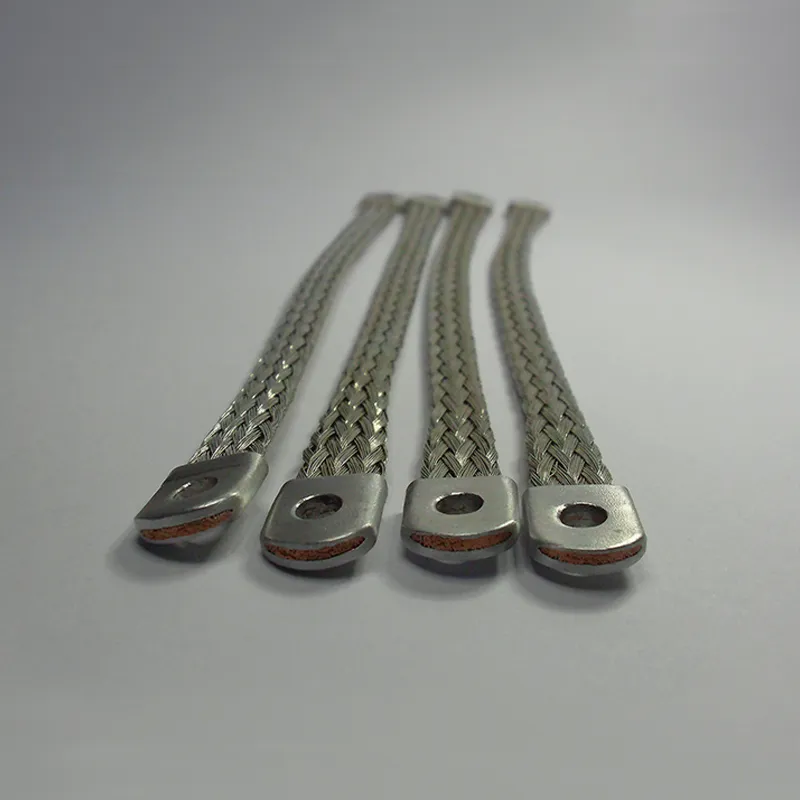

Земляющий провод с двумя трубчатыми соединителями
| Размер детали Единица измерения: мм | ||||
| Технические характеристики изделия (серийный номер) | d1 | Скомпилированный набор спецификаций | S | B≈ |
| 1 | 3.2～3.5 | P6×10 | 2.4～2.8 | 8 |
| 2 | 4.2～4.5 | P6×10 | 2.4～2.8 | 8 |
| 3 | 5.3～5.6 | P6×10 | 2.4～2.8 | 11 |
| 4 | 6.3～6.66 | P6×10 | 2.4～2.8 | 14 |
| 5 | 8.3～8.66 | P6×10 | 2.4～2.8 | 17 |
| 6 | 10.5～10.93 | P6×10 | 2.4～2.8 | 17 |
| 7 | 5.4～5.7 | P6×10 | 2.4～2.8 | 17 |
| 8 | 3.2～3.5 | P10×16 | 2.6～3.0 | 9 |
| 9 | 4.2～4.5 | P10×16 | 2.6～3.0 | 9 |
| 10 | 5.3～5.6 | P10×16 | 2.6～3.0 | 14 |
| 11 | 6.3～6.66 | P10×16 | 2.6～3.0 | 17 |
| 12 | 10.5～10.93 | P10×16 | 2.6～3.0 | 17 |
| 13 | 5.3～5.6 | P16×24 | 3.2～3.6 | 17 |
| 14 | 6.3～6.66 | P16×24 | 3.2～3.6 | 24 |
| 15 | 8.3～8.66 | P16×24 | 3.2～3.6 | 24 |
| 16 | 10.5～10.93 | P16×24 | 3.2～3.6 | 24 |
| 17 | 12.5～12.93 | P16×24 | 3.2～3.6 | 24 |
Земляющий провод с двумя трубчатыми соединителями. Преимущества и характеристики
1.Превосходная электропроводность: использование подложки из меди высокой чистоты, обладающей высокой электропроводностью и низкими потерями на сопротивление, обеспечивает стабильную передачу авиационных цепей по железной дороге, позволяет избежать помех сигнала или потери мощности и адаптироваться к потребностям систем прецизионных цепей.
2.Надежная защита: Поверхность залужена и пассивирована, что не только повышает устойчивость медной подложки к солевым брызгам и влажной коррозии, но и снижает контактное сопротивление, повышает электропроводность соединения и подходит для длительной эксплуатации в сложных авиационных условиях.
3.Соединение устойчиво и не расшатывается: Трубчатое соединение сконструировано таким образом, чтобы плотно прилегать друг к другу, а площадь контакта после заделки или фиксации была большой, что позволяет противостоять авиационной вибрации и температурной циркуляции, избежать плохого контакта и обеспечить непрерывное и надежное железное соединение.
4.Высокая адаптивность к монтажу: конструкция с двойным соединением адаптируется к требованиям многоточечного монтажа, предъявляемым к цепи, компактный размер не занимает слишком много места, соответствует стандартным техническим характеристикам, для установки не требуется специальных инструментов, и она адаптирована к компактной компоновке авиационной цепи.
5.Высокая безопасность и стабильность: материал и конструкция соответствуют требованиям безопасности авиационных цепей, при этом учитываются изоляция и механическая прочность, что позволяет эффективно предотвратить риск короткого замыкания и обрыва цепи. Это высоконадежный железный соединитель для авиационных систем.
