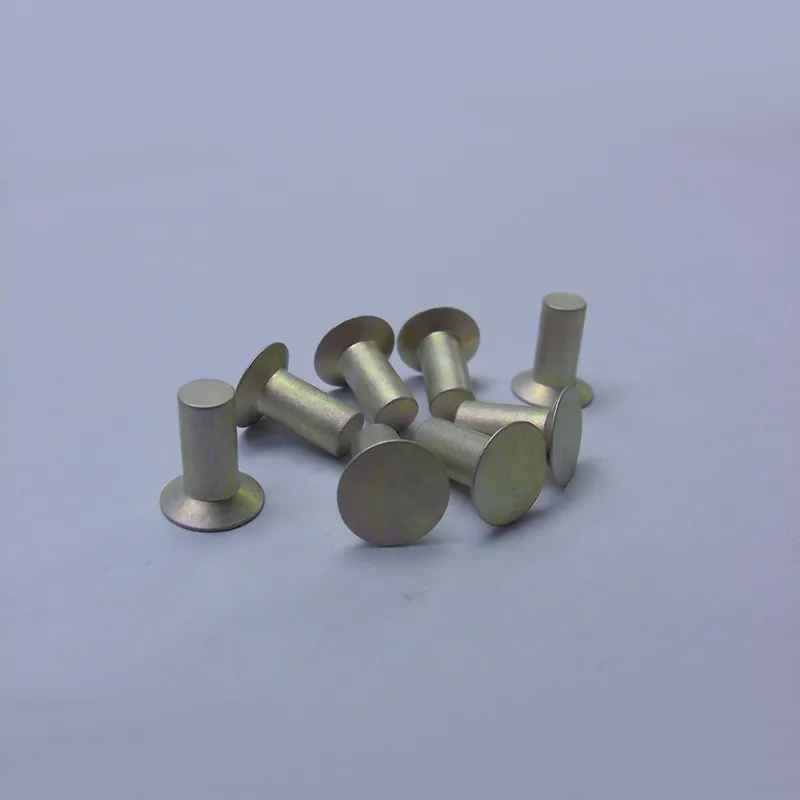

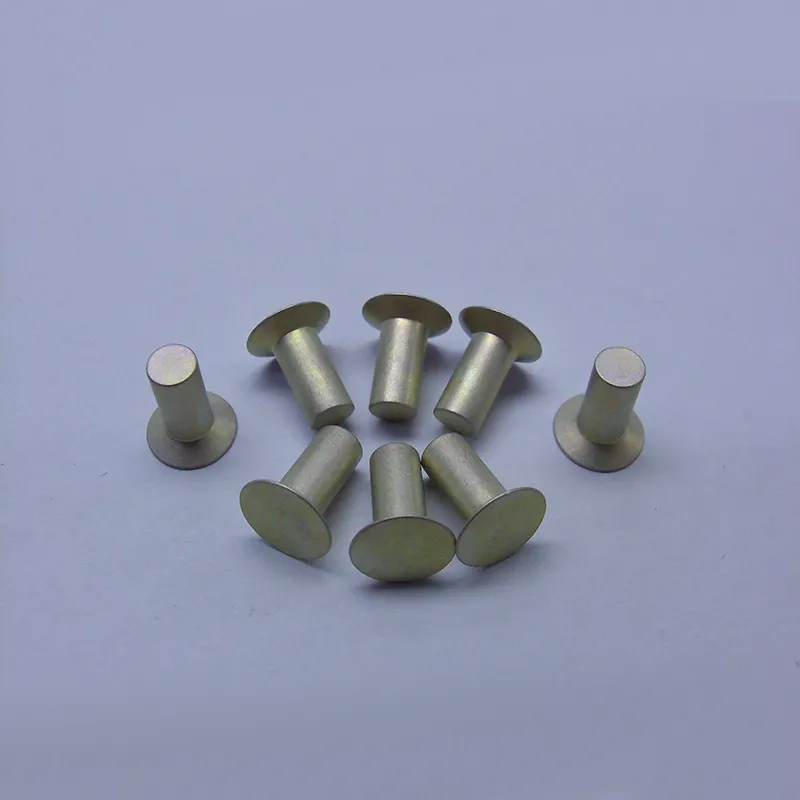

Заклёпка с потайной головкой сто двадцать градусов
Головка с потайной головкой под углом 120° спроектирована таким образом, чтобы после заклепки она полностью прилегала к поверхности соединяемой детали, а обтекаемый профиль значительно снижает аэродинамическое сопротивление.
Описание
маркер
Заклепка с фланцевой головкой 120°
| Размер детали Единица измерения: мм | ||||
| Технические характеристики продукта | d₄ | K | r | d |
| 2×L | φ4.15～φ4.24 | 0.8～1.2 | ≤0.1 | φ1.94～φ2.06 |
| 2.5×L | φ5.15～φ5.24 | 1.0～1.4 | ≤0.1 | φ2.44～φ2.56 |
| 3×L | φ6.15～φ6.24 | 1.2～1.6 | ≤0.1 | φ2.94～φ3.06 |
| 3.5×L | φ7.20～φ7.24 | 1.4～1.8 | ≤0.3 | φ3.42～φ3.58 |
| 4×L | φ8.20～φ8.24 | 1.6～2.0 | ≤0.3 | φ3.92～φ4.08 |
| 5×L | φ10.20～φ10.24 | 1.8～2.2 | ≤0.3 | φ4.92～φ5.08 |
| 6×L | φ11.65～φ12.35 | 2.2～2.6 | ≤0.3 | φ5.92～φ6.08 |
| 8×L | φ15.65～φ16.35 | 2.6～3.0 | ≤0.5 | φ7.9～φ8.1 |
| 10×L | φ20.34～φ20.36 | 2.96～3.44 | ≤0.5 | φ9.9～φ10.1 |
Преимущества и особенности контерсвяжной заклепки
1.Конструкция адаптирована к требованиям пневматики: головка с потайной головкой под углом 120° спроектирована таким образом, чтобы после заклепки она полностью прилегала к поверхности соединяемой детали, а обтекаемый профиль значительно снижает аэродинамическое сопротивление, позволяет избежать конструктивных помех и подходит для таких деталей, как фюзеляж и крылья, к внешнему виду которых предъявляются строгие требования. плоскостность и аэродинамические характеристики.
2.Легкое и надежное соединение: основа из алюминиевого сплава имеет низкую плотность, что чрезвычайно подходит для снижения веса в авиации, и в то же время обладает превосходной пластичностью. Она легко деформируется при клепке и плотно прилегает к соединяемым деталям, что позволяет выдерживать механические нагрузки, предъявляемые к деталям, не требующим больших нагрузок, и обладает выдающейся виброустойчивостью и способностью к температурному циклированию.
3.Анодирование усиливает защиту: Поверхность анодируется с образованием плотной оксидной пленки, которая значительно повышает устойчивость к солевым брызгам и влажной коррозии, одновременно повышая твердость поверхности и противоизносные свойства, не влияет на вес и точность сборки подложки и продлевает срок службы в сложных условиях работы.
4.Стандарт универсален и прост в эксплуатации: технические характеристики стандартизированы, адаптированы к обычным инструментам для клепки, монтаж удобен и эффективен; конструкция компактна и не занимает дополнительного места, а затраты на техническое обслуживание невелики. Он широко используется для крепления деталей, не требующих больших усилий. авиационных сооружений.
