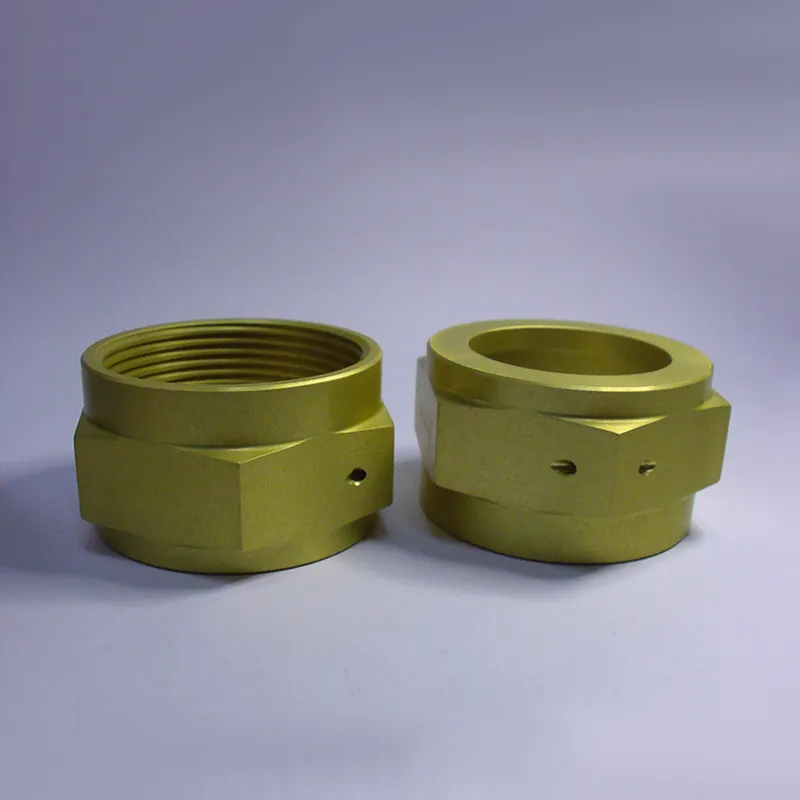

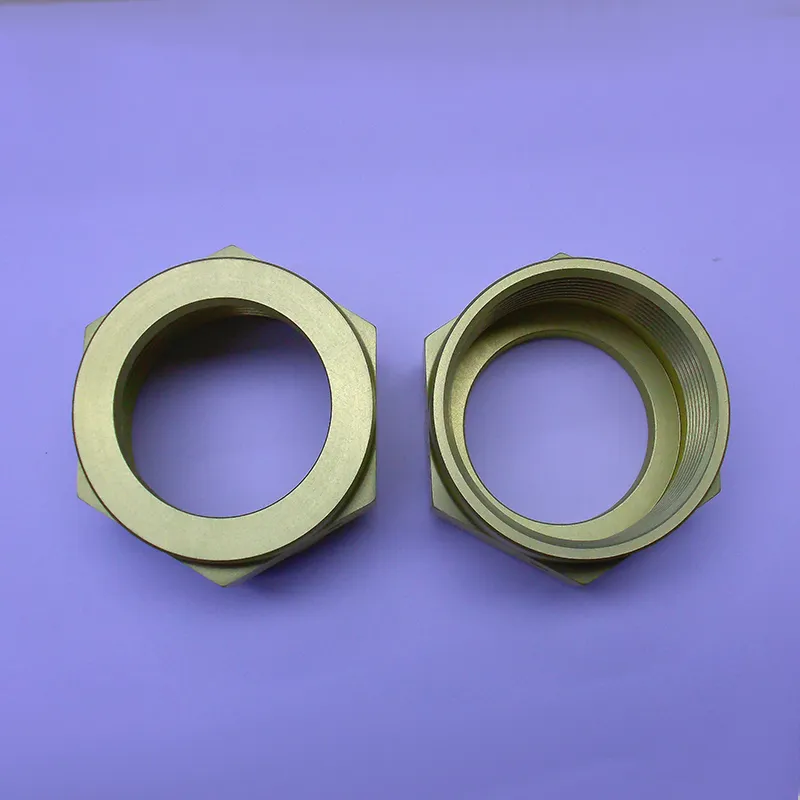

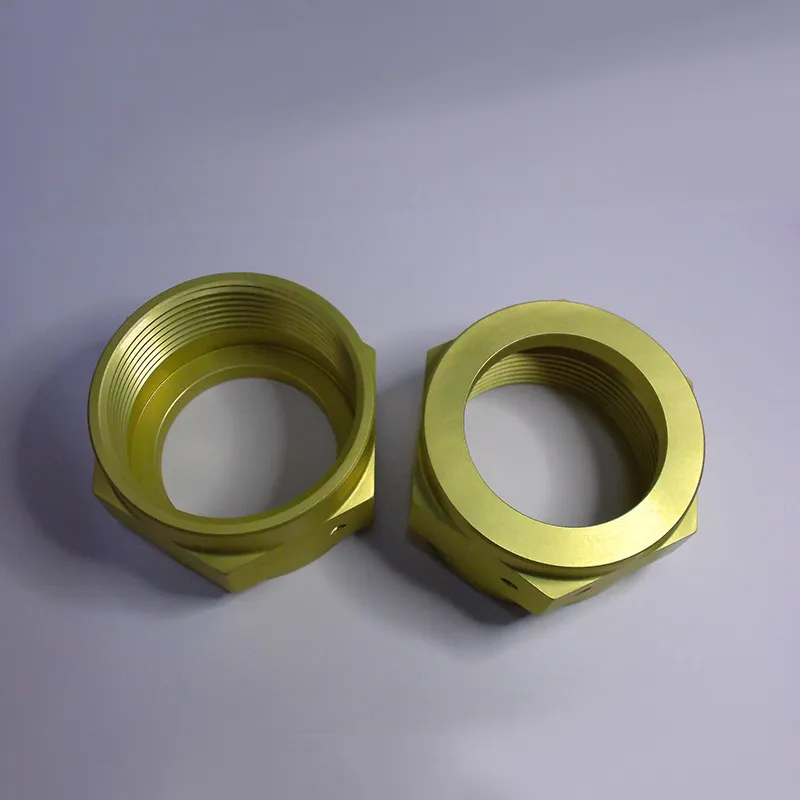

Накидные гайки под развальцовку
Высокая точность резьбы и плотное зацепление позволяют противостоять авиационным вибрациям и температурным циклам, предотвращая ослабление.
Описание
маркер
Накидные гайки под развальцовку
| Габаритные размеры детали Единица измерения: мм | ||||||||
| Технические характеристики | D | M | d | H | L₁ | L₂ | S | D₅ |
| 3 | φ11.82～φ12 | M8×1-6H | φ4.1～φ4.175 | 13.82～14 | 72.5～73 | 1～1.4 | 11.73～12 | φ0.9～φ1 |
| 4 | φ13.82～φ14 | M10×1-6H | φ5.2～φ5.275 | 14.82～15 | 80.5～81 | 1.3～1.7 | 13.73～14 | φ1.1～φ1.2 |
| 6 | φ16.82～φ17 | M12×1-6H | φ7.5～φ7.6 | 16.82～17 | 92.5～93 | 1.3～1.7 | 16.73～17 | φ1.1～φ1.2 |
| 8 | φ16.82～φ17 | M14×1-6H | φ9.5～φ9.6 | 16.82～17 | 92.5～93 | 1.3～1.7 | 16.73～17 | φ0.9～φ1 |
| 10 | φ18.79～φ19 | M16×1-6H | φ11.9～φ12.01 | 17.82～18 | 100.5～101 | 1.3～1.7 | 18.67～19 | φ1.1～φ1.2 |
| 12 | φ23.79～φ24 | M20×1.5-6H | φ14.2～φ14.31 | 20.79～21 | 123～124.5 | 1.8～2.2 | 23.67～24 | φ1.1～φ1.2 |
| 14 | φ26.79～φ27 | M22×1.5-6H | φ16.2～φ16.31 | 20.79～21 | 123～124.5 | 1.8～2.2 | 26.67～27 | φ1.4～φ1.5 |
| 16 | φ26.79～φ27 | M24×1.5-6H | φ18.2～φ18.33 | 22.79～23 | 123～124.5 | 1.8～2.2 | 26.67～27 | φ1.1～φ1.2 |
| 18 | φ29.79～φ30 | M27×1.5-6H | φ20.2～φ20.33 | 21.79～22 | 123～124.5 | 1.8～2.2 | 29.67～30 | φ1.1～φ1.2 |
| 20 | φ35.75～φ36 | M30×1.5-6H | φ22.2～φ22.33 | 23.79～24 | 143～144.5 | 1.8～2.2 | 35.61～36 | φ1.4～φ1.5 |
| 22 | φ35.75～φ36 | M33×2-6H | φ24.2～φ24.33 | 25.79～26 | 143～144.5 | 1.8～2.2 | 35.61～36 | φ1.4～φ1.5 |
| 25 | φ35.75～φ36 | M33×2-6H | φ27.3～φ27.46 | 27.79～28 | 152.5～154.5 | 1.8～2.2 | 35.61～36 | φ1.4～φ1.5 |
| 28 | φ45.75～φ46 | M39×2-6H | φ30.3～φ30.46 | 28.79～29 | 162.5～164.5 | 3.8～4.2 | 45.61～46 | φ1.9～φ2 |
| 30 | φ45.75～φ46 | M39×2-6H | φ32.3～φ32.46 | 29.79～30 | 152.5～154.5 | 3.8～4.2 | 45.61～46 | φ1.9～φ2 |
| 32 | φ45.75～φ46 | M42×2-6H | φ34.3～φ34.46 | 29.79～30 | 152.5～154.5 | 3.8～4.2 | 45.61～46 | φ1.9～φ2 |
| 34 | φ49.75～φ50 | M45×2-6H | φ36.6～φ36.76 | 29.79～30 | 152.5～154.5 | 3.8～4.2 | 49.61～50 | φ1.9～φ2 |
Преимущества и особенности накидных гаек под развальцовку
1.Герметичность для гидравлических систем: Конструкция под развальцовку обеспечивает точное прилегание к развальцованному концу трубки, плотный контакт уплотнительных поверхностей, выдерживает высокое давление в авиационных гидравлических системах, эффективно предотвращает утечку жидкости и гарантирует стабильность гидропередачи.
2.Надёжные несущие характеристики материалов: Основа из углеродистых и конструкционных сталей обладает высокой прочностью и отличной усталостной стойкостью, что соответствует требованиям высоконагруженных гидравлических трубопроводов, адаптируется к сложной механической среде в авиации и обеспечивает стабильность соединения.
3.Усиленная защита обработкой поверхности: Цинкование и кадмирование с пассивацией компенсируют недостаточную коррозионную стойкость основы, защищают от воздействия гидравлических жидкостей, солевого тумана и влаги, одновременно повышая твёрдость поверхности и продлевая срок службы в экстремальных условиях.
4.Устойчивое соединение и защита от ослабления: Высокая точность резьбы и плотное зацепление позволяют противостоять авиационным вибрациям и температурным циклам, предотвращая ослабление. В сочетании с герметичной конструкцией под развальцовку это обеспечивает двойную гарантию надёжности соединения гидравлических трубопроводов.
5.Стандартизация, универсальность и удобство обслуживания: Соответствует стандартам, имеет стандартизированные типоразмеры, совместима с различными фитингами под развальцовку. Монтаж и демонтаж не требуют специального инструмента, осмотр и замена удобны, что способствует снижению эксплуатационных расходов гидравлических систем.
