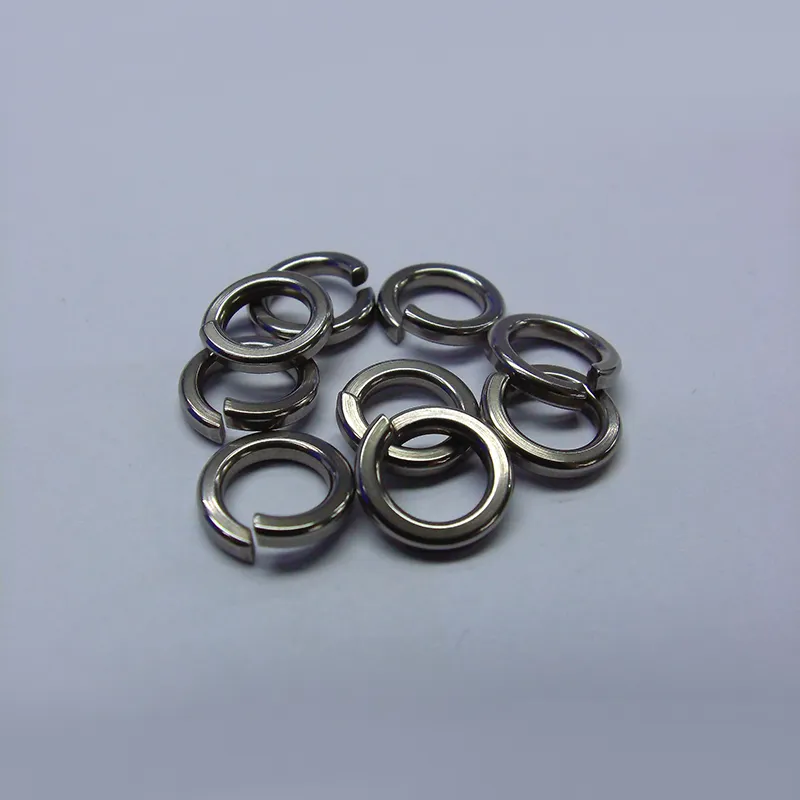

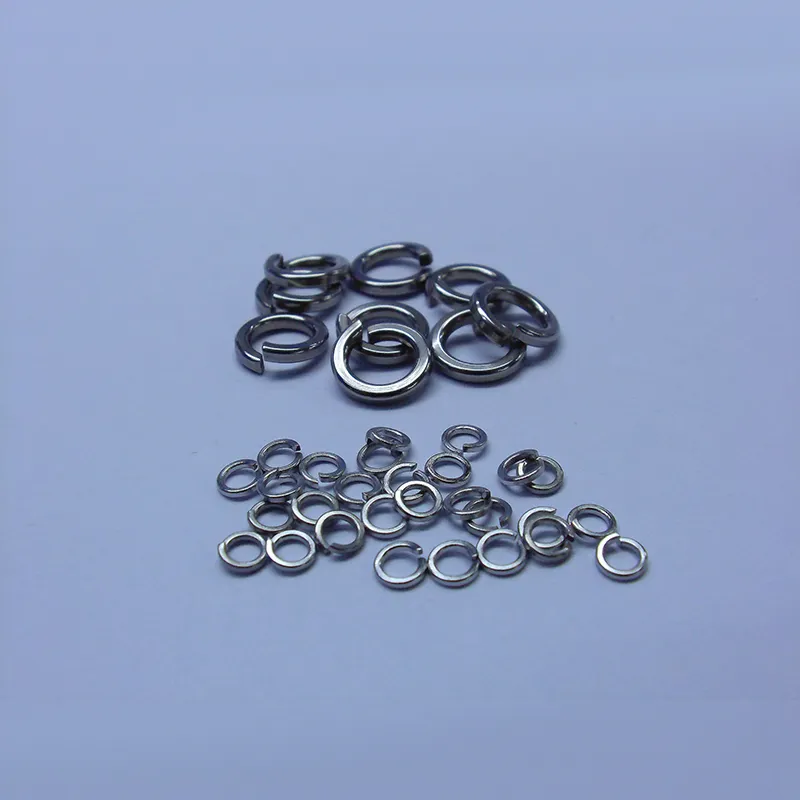

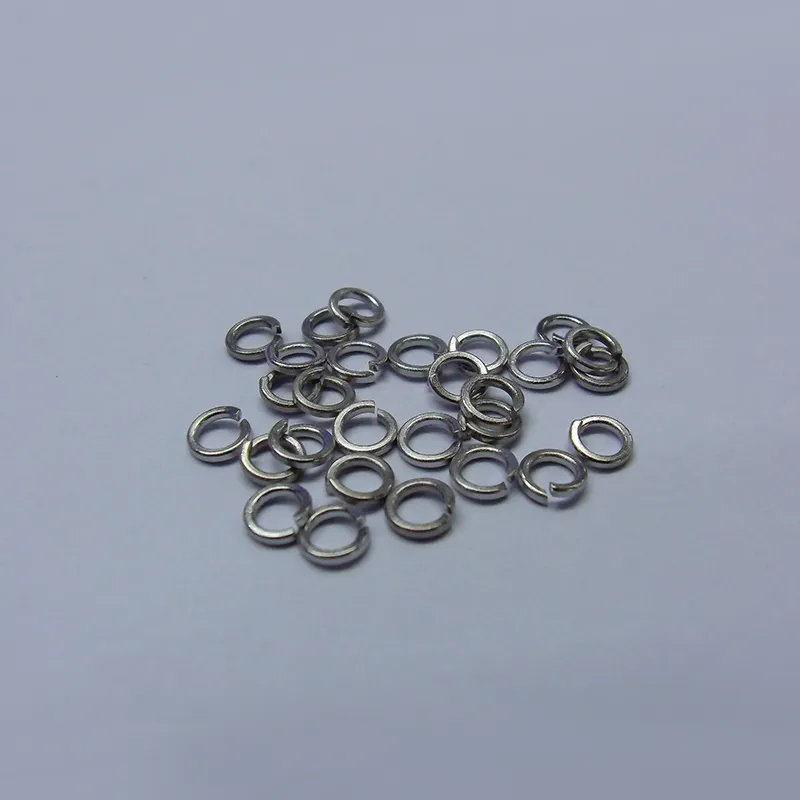

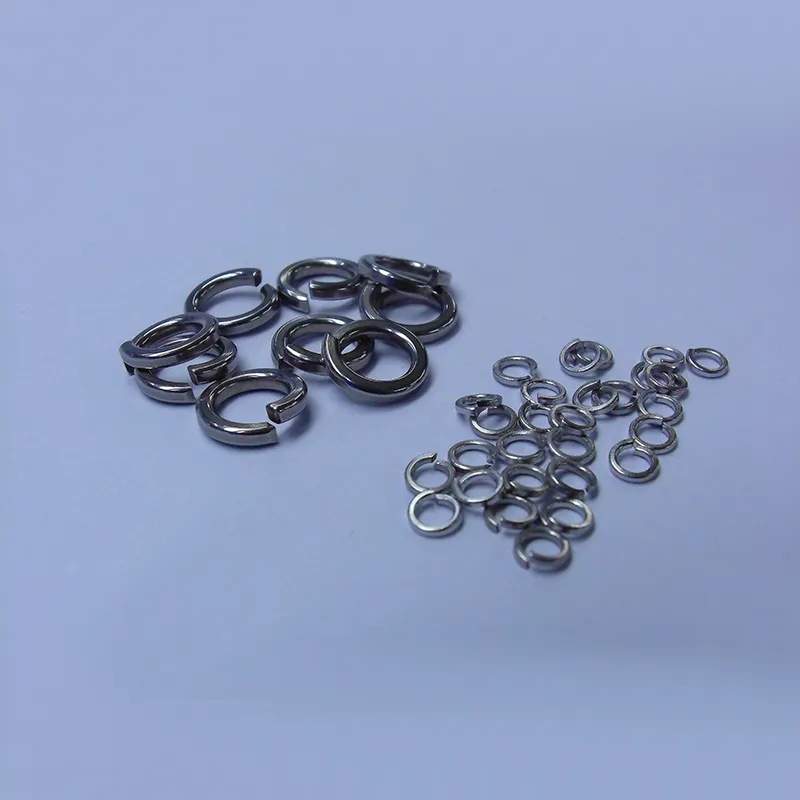

Пружинная шайба стандартного типа
Пассивация оцинкованной пружинной стали повышает устойчивость к коррозии в солевых брызгах и влаге, а пассивация нержавеющей стали повышает ее собственную коррозионную стойкость.
Описание
маркер
Стандартная пружинная шайба
| Размер детали Единица измерения: мм | ||||
| Технические характеристики продукта | d | b | S | H |
| 2 | φ2.1～φ2.35 | 0.42～0.58 | 0.42～0.58 | 1～1.25 |
| 2.5 | φ2.6～φ2.85 | 0.57～0.73 | 0.57～0.73 | 1.3～1.63 |
| 3 | φ3.1～φ3.53 | 0.7～0.9 | 0.7～0.9 | 1.6～2.0 |
| 4 | φ4.1～φ4.53 | 1.0～1.2 | 1.0～1.2 | 2.2～2.55 |
| 5 | φ5.1～φ5.53 | 1.2～1.4 | 1.2～1.4 | 2.6～3.05 |
| 6 | φ6.1～φ6.58 | 1.5～1.7 | 1.5～1.7 | 3.2～3.68 |
| 8 | φ8.1～φ8.58 | 2.0～2.2 | 2.0～2.2 | 4.2～4.65 |
| 10 | φ10.2～φ10.67 | 2.45～2.75 | 2.45～2.75 | 5.2～5.63 |
| 12 | φ12.2～φ12.67 | 2.95～3.25 | 2.95～3.25 | 6.2～6.65 |
| 14 | φ14.2～φ14.67 | 3.4～3.8 | 3.4～3.8 | 7.2～7.68 |
| 16 | φ16.2～φ16.67 | 3.9～4.3 | 3.9～4.3 | 8.2～8.66 |
Преимущества и характеристики стандартной пружинной шайбы
1.Основная гарантия фиксации без ослабления: благодаря упругой деформации пружинной стали и нержавеющей стали, обеспечивающей постоянный предварительный натяг, замок плотно прилегает к болтам и соединяемым деталям, эффективно противостоит вибрации, ударам и температурным циклам, устраняет риск ослабления и повышает надежность соединений шпонок.
2.Материал подходит для различных условий эксплуатации: пружинная сталь обладает превосходной эластичностью и высокой усталостной стойкостью и подходит для обычных нагрузок; нержавеющая сталь обладает эластичностью и коррозионной стойкостью, подходит для сложных условий эксплуатации и отвечает требованиям к механическим свойствам.
3.Обработка поверхности усиливает защиту: пассивация оцинкованной пружинной стали повышает устойчивость к коррозии в солевых брызгах и влаге, а пассивация нержавеющей стали повышает ее собственную коррозионную стойкость. Слой обработки не влияет на упругую деформацию и точность сборки и продлевает срок службы в экстремальных условиях работы.
4.Универсальность стандарта высока: стандартизированные технические характеристики, подходящие для всех видов крепежных элементов; компактная конструкция не занимает дополнительного места, для установки не требуется специальных инструментов, позволяет уменьшить давление на болты, избежать локального разрушения, снизить затраты на эксплуатацию и техническое обслуживание и широко используется в корпусах самолетов, оборудовании авионики и других деталях.
