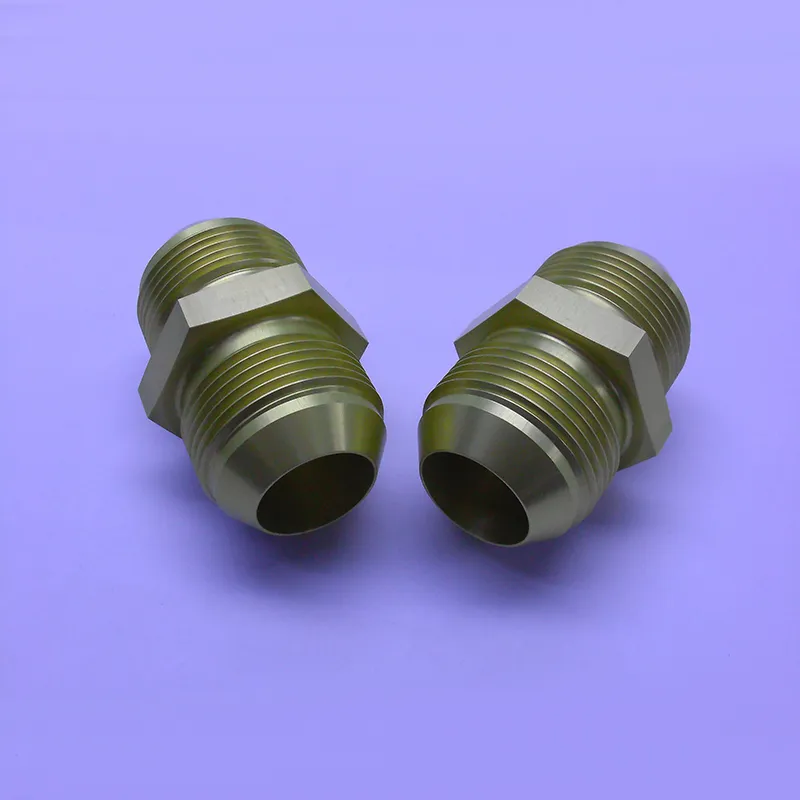

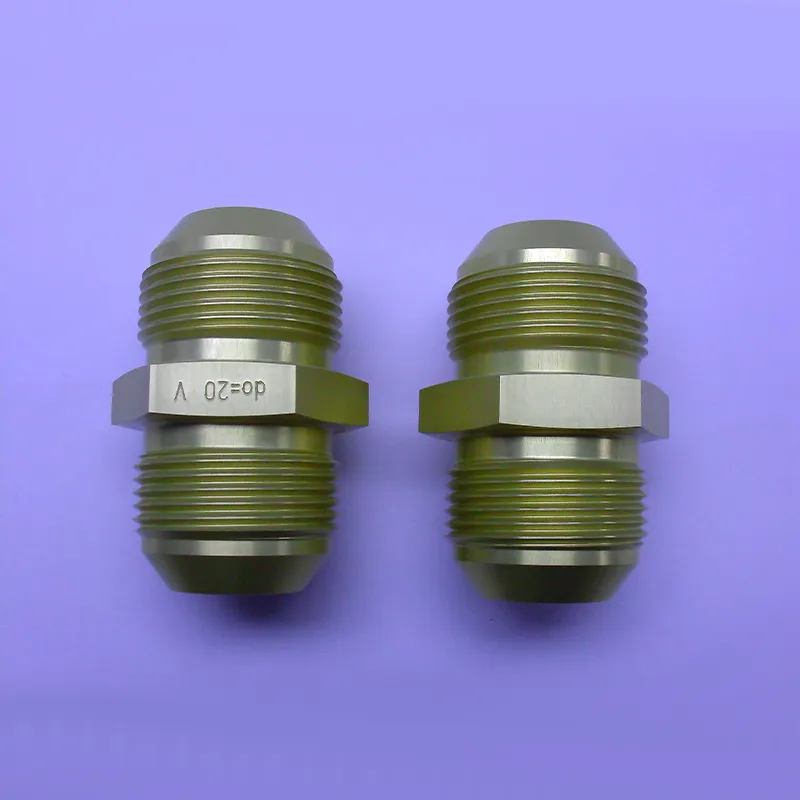

Прямой соединитель
Проточный канал прямоточной конструкции является гладким, что эффективно снижает потерю давления гидравлического масла, гарантирует стабильность давления и эффективность передачи в авиационной гидравлической системе.
Описание
маркер
Прямое соединение труб
| Размер детали Единица измерения: мм | |||
| Технические характеристики продукта d₀ | d | L | S |
| 6 | φ6～φ6.1 | 34～34.38 | 17 |
| 8 | φ8～φ8.1 | 36～36.38 | 17 |
| 10 | φ10～φ10.1 | 42～42.43 | 19 |
| 12 | φ12～φ12.1 | 44～44.43 | 24 |
| 13 | φ13～φ13.1 | 44～44.43 | 24 |
| 14 | φ14～φ14.1 | 47～47.43 | 27 |
| 16 | φ16～φ16.1 | 49～49.43 | 30 |
| 18 | φ18～φ18.2 | 52～52.48 | 32 |
| 20 | φ20～φ20.2 | 58～58.48 | 36 |
| 22 | φ22～φ22.2 | 58～58.48 | 36 |
| 25 | φ25～φ25.2 | 60～60.48 | 41 |
| 28 | φ28～φ28.2 | 60～60.48 | 41 |
| 30 | φ30～φ30.2 | 62～62.48 | 46 |
| 32 | φ32～φ32.2 | 64～64.48 | 50 |
| 35 | φ35～φ35.2 | 64～64.48 | 50 |
Преимущества и характеристики прямых соединений труб
1.Адаптация к требованиям проточного канала гидравлической системы: проточный канал прямоточной конструкции является гладким, что эффективно снижает потерю давления гидравлического масла, гарантирует стабильность давления и эффективность передачи в авиационной гидравлической системе и подходит для линейного соединения трубопроводов.
2.Характеристики несущей способности материала соответствуют стандартам: подложки из углеродистой стали и конструкционной стали обладают высокой прочностью, выдерживают условия работы под высоким давлением в авиационных гидравлических системах, отвечают требованиям к механической прочности трубопроводных соединений и адаптируются к давлению в гидравлических системах.
3.Обработка поверхности для усиления коррозионностойкого уплотнения: оцинкованная, покрытая кадмием пассивирующая обработка для повышения кратковременной коррозионной стойкости основания и защиты от коррозии маслом, солевыми брызгами и влажной средой; в то же время, обеспечивает плотное прилегание поверхности уплотнения и снижает риск повреждения. утечка гидравлического масла.
4.Стандартная адаптация и удобное обслуживание: технические характеристики интерфейса универсальны, а монтаж осуществляется с высокой точностью; конструкция проста, для демонтажа и технического обслуживания не требуется специальных инструментов. Система адаптируется к требованиям эксплуатации и технического обслуживания гидравлической трубопроводной системы и снижает затраты на техническое обслуживание.
