Описание
маркер

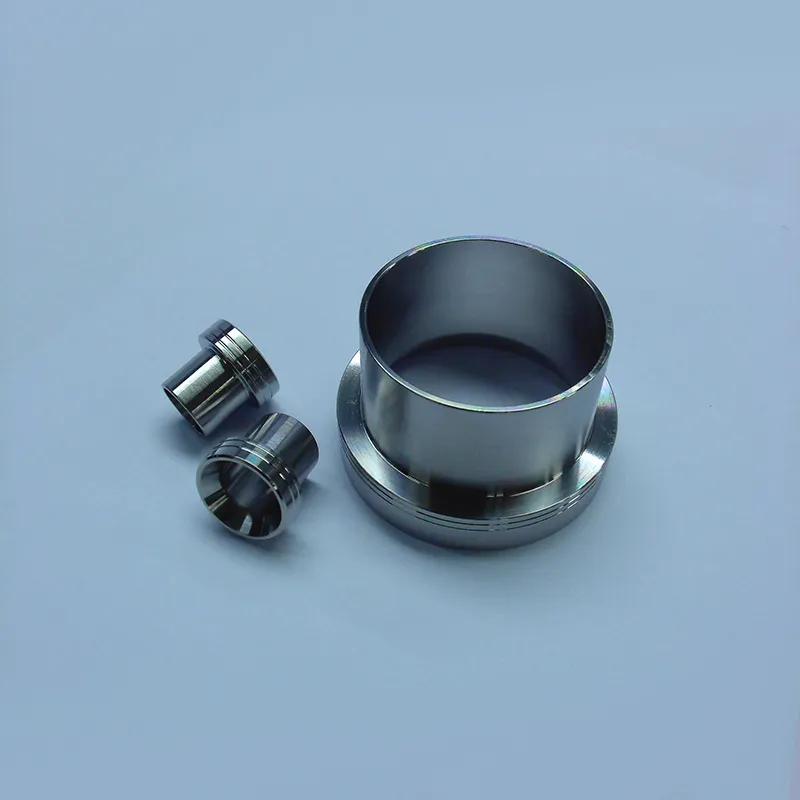

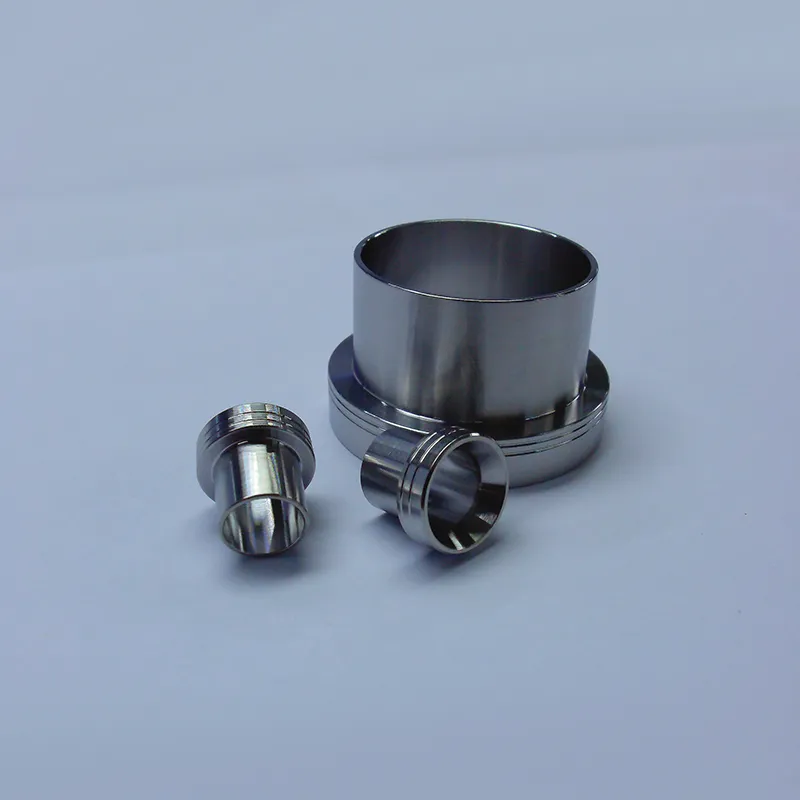

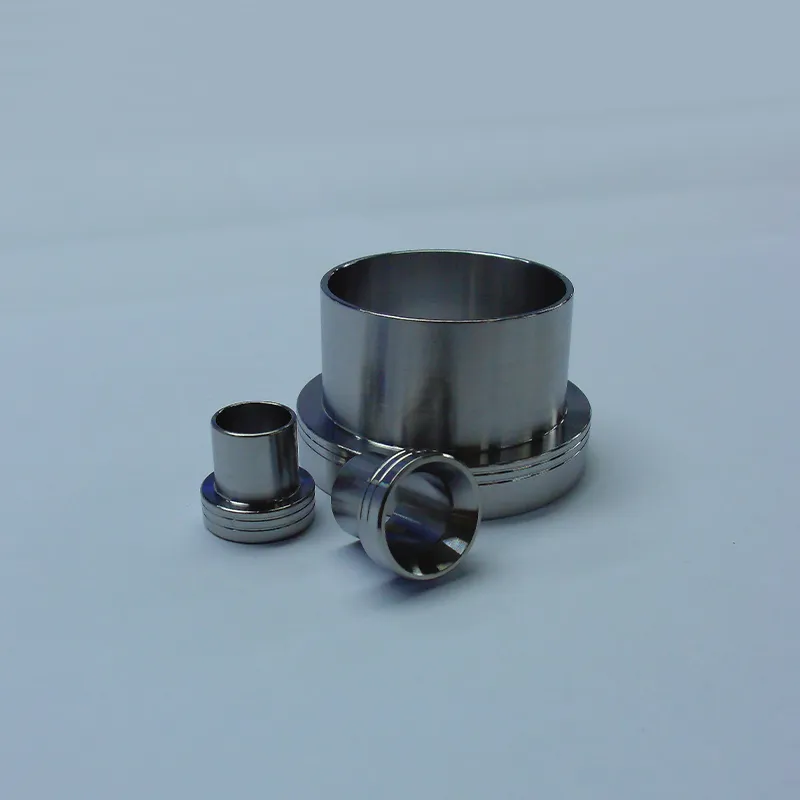

Прямой штуцер
| Габаритные размеры детали Единица измерения: мм | ||||||
| Технические характеристики | D₁ | h | H | d | d₁ | D |
| 2 | φ5.3～φ5.42 | 3.38～3.5 | 8.85～9.0 | φ3～φ3.06 | φ3.925～φ4.0 | φ6.8～φ6.89 |
| 3 | φ7.0～φ7.15 | 3.38～3.5 | 9.85～10.0 | φ4～φ4.075 | φ4.925～φ5.0 | φ8.8～φ8.89 |
| 4 | φ9.0～φ9.15 | 3.88～4.0 | 10.82～11.0 | φ6～φ6.075 | φ7.21～φ7.3 | φ10.8～φ10.91 |
| 6 | φ11.0～φ11.18 | 3.88～4.0 | 11.82～12.0 | φ8～φ8.09 | φ9.2～φ9.3 | φ12.8～φ12.91 |
| 8 | φ13.0～φ13.18 | 4.38～4.5 | 12.82～13.0 | φ10～φ10.09 | φ11.59～φ11.7 | φ14.8～φ14.91 |
| 10 | φ14.5～φ14.68 | 4.38～4.5 | 13.82～14.0 | φ12～φ12.11 | φ13.89～φ14.0 | φ16.2～φ16.31 |
| 12 | φ18.2～φ18.38 | 4.88～5.0 | 14.82～15.0 | φ14～φ14.11 | φ15.89～φ16.0 | φ20.2～φ20.33 |
| 13 | φ18.5～φ18.71 | 4.88～5.0 | 14.82～15.0 | φ15～φ15.11 | φ16.89～φ17.0 | φ20.2～φ20.33 |
| 14 | φ20.0～φ20.24 | 4.88～5.0 | 15.82～16.0 | φ16～φ16.11 | φ17.89～φ18.0 | φ22.2～φ22.33 |
Преимущества и особенности прямого штуцера
1. Конструктивная адаптация для гидропередачи: Плоский торец обеспечивает точное прилегание к торцу трубки, создавая гладкий беспрепятственный проточный канал. Это эффективно снижает потери давления гидравлической жидкости, гарантирует стабильность давления в системе, идеально подходит для прямых соединений в авиационных гидравлических трубопроводах и обеспечивает высокую степень монтажной точности.
2. Превосходные защитные свойства материала: Основа из нержавеющей стали в сочетании с пассивацией обеспечивает двойное повышение коррозионной стойкости, устойчивости к высоким и низким температурам (от -55℃ до 300℃) и стойкости к воздействию гидравлических жидкостей. Адаптировано к условиям солевого тумана, повышенной влажности и контакта с маслами в авиации, гарантирует долгосрочную службу без коррозии и выдающуюся стабильность.
3. Оптимальное сочетание герметичности и прочности: Равномерный контакт уплотнительной поверхности плоского торца в сочетании с уплотнительным элементом обеспечивает герметичность под высоким давлением без утечек, выдерживая высоконапорные режимы авиационных гидравлических систем. Нержавеющая сталь обладает отличными механическими свойствами, усталостной и вибрационной стойкостью, что гарантирует прочность и устойчивость соединения.
4. Стандартизация, универсальность и удобство обслуживания: Соответствует стандартизированным типоразмерам, совместим с широким спектром гидравлических трубопроводов, обладает высокой универсальностью. Монтаж не требует специального инструмента, демонтаж и осмотр удобны, а долговечный пассированный слой продлевает срок службы, способствуя снижению эксплуатационных расходов системы.
