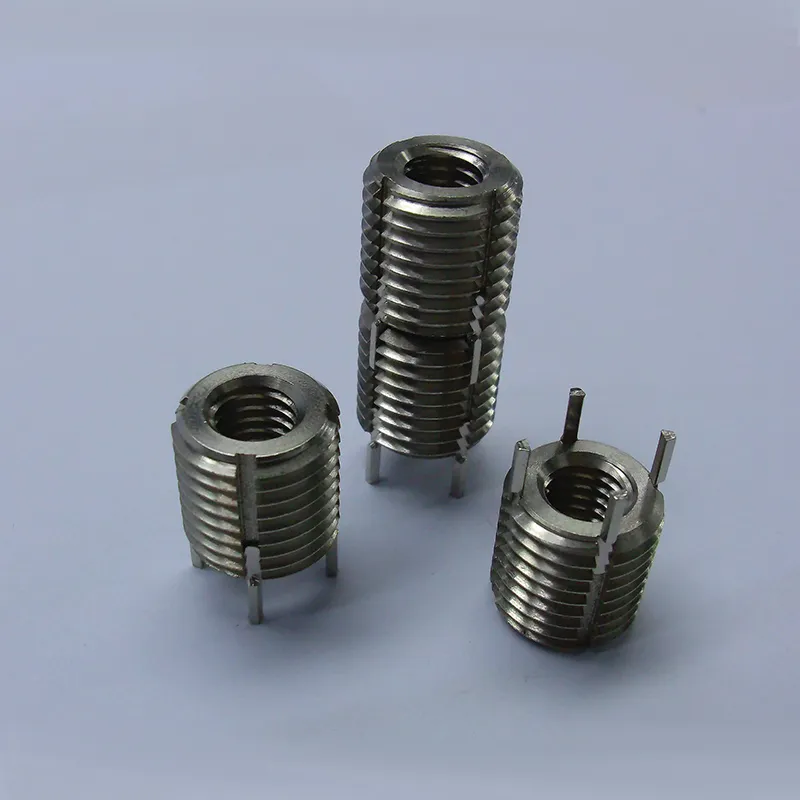

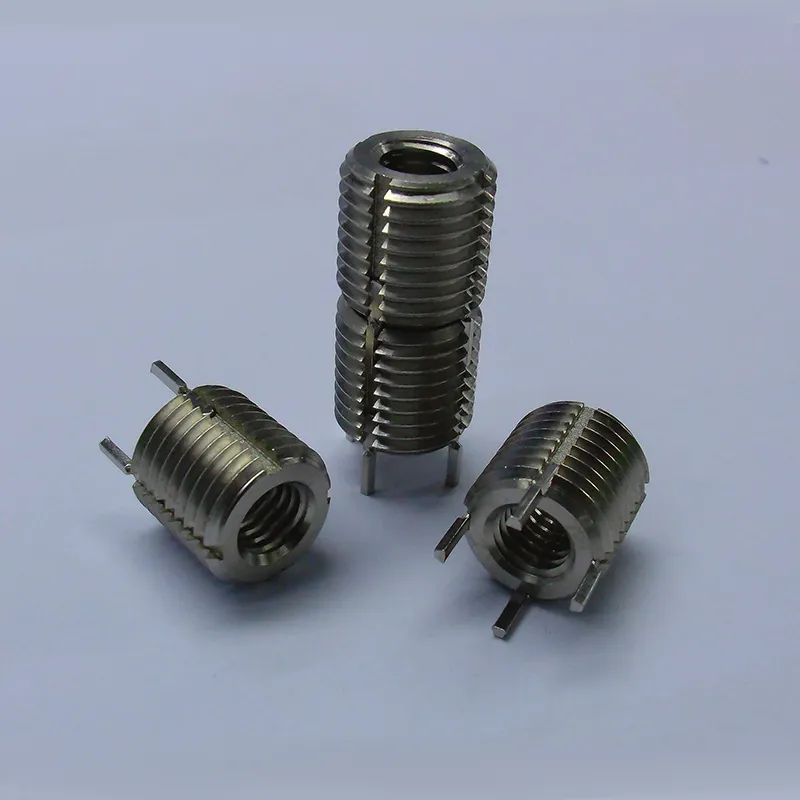

Самостопорящиеся резьбовые вставки из нержавеющей стали стандартного типа
Конструкция с установочным штифтом обеспечивает плотное зацепление штифта с резьбой основы после монтажа. Это позволяет противостоять вибрациям, ударным нагрузкам и термическим циклам в рабочих условиях, эффективно предотвращая ослабление резьбовой вставки и гарантируя безопасность критических соединений.
Описание
маркер
Самостопорящиеся резьбовые вставки из нержавеющей стали стандартного типа
| Технические характеристики (внутренняя резьба) | Наружная резьба | B | L | T |
| M4 | M6×0.75 | 4.6 | 5.2 | 2.5 |
| M5 | M8 | 5.6 | 8 | 4 |
| M6 | M10×1.25 | 7.3 | 10 | 4.8 |
| M10 | 7.3 | |||
| M8 | M12×1.25 | 9.5 | 12 | |
| M12×1.5 | 9.5 | |||
| M8×1 | M12×1.25 | 9.5 | 12 | |
| M12×1.5 | 9.5 | |||
| M10 | M14×1.5 | 11.3 | 14 | |
| M10×1.25 | M14×1.5 | 11.3 | ||
| M12 | M16×1.5 | 13.3 | 16 | |
| M12×1.25 | M16×1.5 | 13.3 | ||
| M14×1.5 | M18×1.5 | 15.3 | 18 | |
| M14 | M18×1.5 | 15.3 | ||
| M16×1.5 | M20×1.5 | 17.3 | 20 | |
| M16 | M20×1.5 | 17.3 | ||
| M18×1.5 | M22×1.5 | 19.3 | 22 |
Преимущества и особенности самостопорящихся резьбовых вставок из нержавеющей стали стандартного типа
1.Выдающаяся надёжность защиты от ослабления:Конструкция с установочным штифтом обеспечивает плотное зацепление штифта с резьбой основы после монтажа. Это позволяет противостоять вибрациям, ударным нагрузкам и термическим циклам в рабочих условиях, эффективно предотвращая ослабление резьбовой вставки и гарантируя безопасность критических соединений.
2.Адаптация материала к экстремальным условиям:Изготовлены из нержавеющей стали, обладающей превосходной коррозионной стойкостью, устойчивостью к высоким и низким температурам (от -55℃ до 300℃), а также высокой усталостной прочностью. Это делает их идеально подходящими для эксплуатации в авиации в условиях повышенной влажности, коррозионных сред и обеспечивает исключительную долгосрочную стабильность.
3.Усиление характеристик резьбового соединения: Способны восстановить повреждённую внутреннюю резьбу или сформировать высокопрочную резьбу в мягких основаниях, таких как алюминиевые сплавы. Это обеспечивает распределение нагрузки, снижение концентрации напряжений, что в значительной степени повышает несущую способность соединения и срок его службы.
4.Простота монтажа и обслуживания: Стандартизированная конструкция обычного типа (совместима с размерами, указанными на чертежах) позволяет осуществлять монтаж без специального инструмента. Установочный штифт обеспечивает точную позицию, а демонтаж и осмотр удобны, что способствует снижению затрат на обслуживание авиационной техники.
5.Универсальность: Совместимы с требованиями к резьбе в различных узлах, широко применяются в компонентах планера, авионики и других систем. Являются ключевыми усиливающими элементами соединений, обеспечивающими лёгкость и высокую надёжность.
