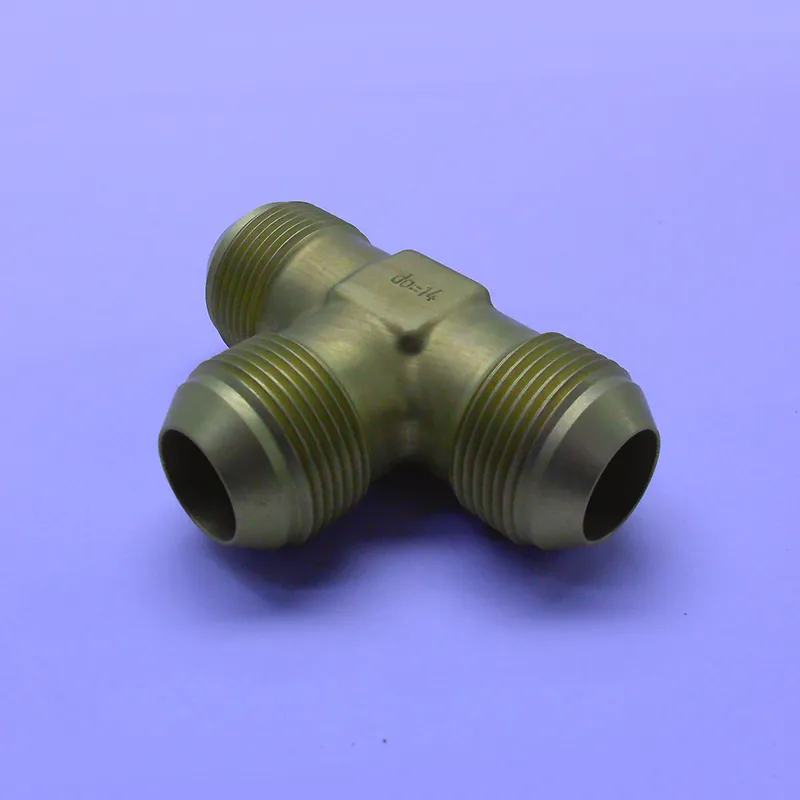

Тройник
Трехходовая конструкция обеспечивает точный отвод или стравливание гидравлического масла, плавный переход каналов подачи, малую потерю давления и стабильное давление в системе.
Описание
маркер
Трехходовое соединение труб
| Размер детали Единица измерения: мм | |||||
| Технические характеристики продукта | d₀ | D | L | S | L1 |
| 2 | φ2.0～φ2.1 | φ8.0～φ8.180 | 33.75～34.0 | 8.0～8.15 | 16.79～17.21 |
| 3 | φ3.0～φ3.1 | φ10.0～φ10.180 | 37.75～38.0 | 10.0～10.15 | 18.74～19.26 |
| 4 | φ4.0～φ4.12 | φ12.0～φ12.180 | 41.75～42.0 | 12.0～12.18 | 20.74～21.26 |
| 6 | φ6.0～φ6.12 | φ14.0～φ14.180 | 45.75～46.0 | 14.0～14.18 | 22.74～23.26 |
| 8 | φ8.0～φ8.15 | φ16.0～φ16.180 | 49.75～50.0 | 14.0～14.18 | 24.74～25.26 |
| 10 | φ10.0～φ10.15 | φ18.0～φ18.236 | 57.7～58.0 | 17.0～17.18 | 28.74～29.26 |
| 12 | φ12.0～φ12.18 | φ22.0～φ22.236 | 63.7～64.0 | 19.0～19.21 | 31.69～32.31 |
| 13 | φ13.0～φ13.18 | φ22.0～φ22.236 | 63.7～64.0 | 19.0～19.21 | 31.69～32.31 |
| 14 | φ14.0～φ14.18 | φ24.0～φ24.236 | 67.7～68.0 | 22.0～22.21 | 33.69～34.31 |
| 16 | φ16.0～φ16.18 | φ27.0～φ27.236 | 73.7～74.0 | 24.0～24.21 | 36.69～37.31 |
| 18 | φ18.0～φ18.18 | φ30.0～φ30.236 | 77.7～78.0 | 27.0～27.21 | 38.69～39.31 |
| 20 | φ20.0～φ20.21 | φ33.0～φ33.280 | 79.65～80.0 | 27.0～27.21 | 42.69～43.31 |
| 22 | φ22.0～φ22.21 | φ33.0～φ33.280 | 79.65～80.0 | 30.0～30.21 | 42.69～43.31 |
| 25 | φ25.0～φ25.21 | φ39.0～φ39.280 | 95.65～96.0 | 32.0～32.25 | 47.69～48.31 |
| 28 | φ28.0～φ28.21 | φ39.0～φ39.280 | 95.65～96.0 | 36.0～36.25 | 47.69～48.31 |
| 30 | φ30.0～φ30.21 | φ45.0～φ45.280 | 103.65～104.0 | 41.0～41.25 | 51.63～52.37 |
Преимущества и характеристики трехходовых соединений труб
1.Конструкция адаптирована для гидравлического отвода и стравливания: Трехходовая конструкция обеспечивает точный отвод или стравливание гидравлического масла, плавный переход каналов подачи, малую потерю давления и стабильное давление в системе. Она подходит для размещения нескольких ответвлений авиационных гидравлических трубопроводов, а компактная конструкция экономит место для установки.
2.Материал отвечает требованиям различных условий эксплуатации: углеродистая сталь, конструкционная сталь, высокая прочность, отличная несущая способность, подходит для обычных гидравлических систем высокого давления и экономичен; нержавеющая сталь: отличная коррозионная стойкость, подходит для агрессивных сред, таких как масло и влага, и обладает высокой долговременной стабильностью.
3.Обработка поверхности для усиления защиты: оцинкованная, покрытая кадмием пассивация: повышает коррозионную стойкость углеродистой и конструкционной стали, противостоит солевым брызгам, масляной эрозии и пассивация: повышает коррозионную стойкость нержавеющей стали, не влияя на эксплуатационные характеристики основания, и продлевает срок службы.
4.Надежное уплотнение соединения: интерфейс плотно прилегает друг к другу, обладает отличными герметизирующими свойствами, устойчив к условиям работы авиационной гидравлики под высоким давлением, противостоит вибрации и температурной циркуляции, предотвращает утечку масла и обеспечивает безопасность системы.
5.Стандарт универсален и прост в обслуживании: технические характеристики интерфейса стандартизированы, он отличается высокой универсальностью, для монтажа и демонтажа не требуется специальных инструментов, его легко ремонтировать и заменять, а затраты на эксплуатацию и техническое обслуживание гидравлической системы снижаются.
