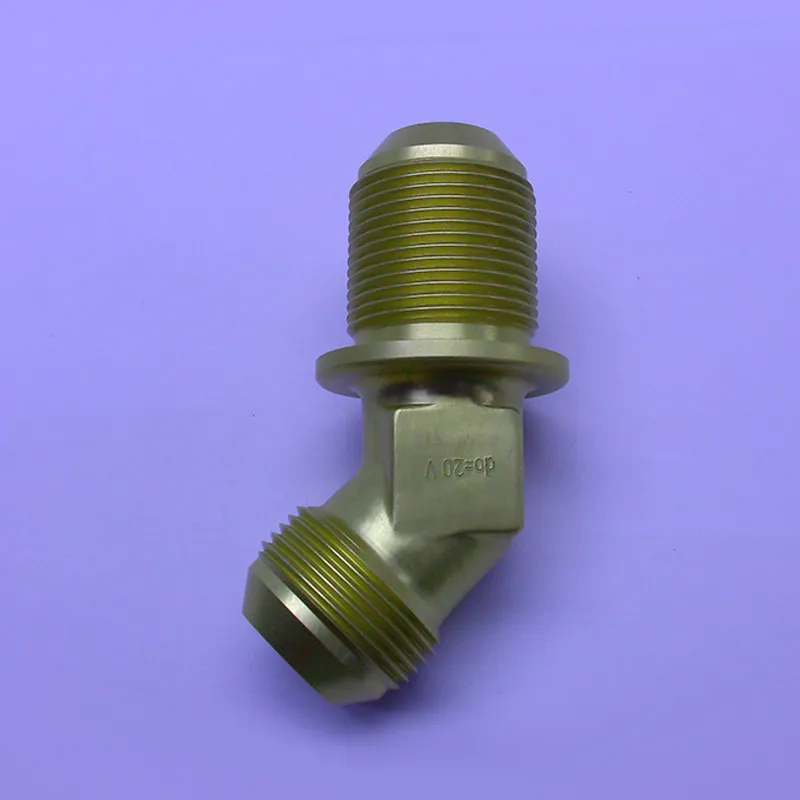

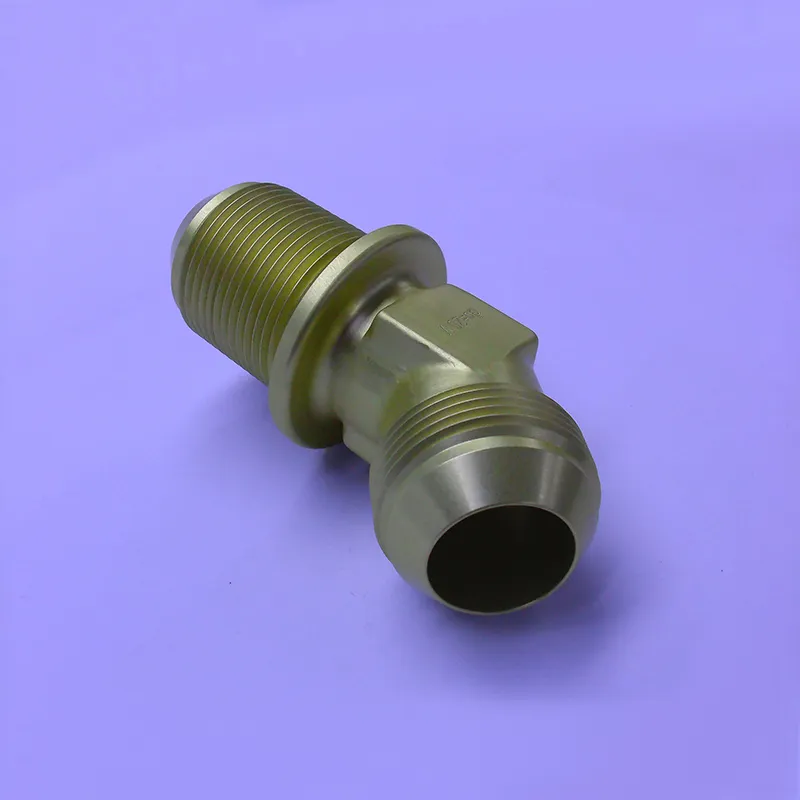

Угловой С-образный фитинг под развальцовку
С-образная изогнутая конструкция точно соответствует требованиям к управлению гидравлическим трубопроводом, проточный канал плавно переходит в другой, а потеря давления невелика.
Описание
маркер
Угловой С-образный фитинг под развальцовку
| Размер детали Единица измерения: мм | ||||||
| Технические характеристики продукции | d | D1 | D | h | S | b |
| 2 | φ2～φ2.1 | φ2～φ2.1 | φ8～φ8.180 | 3.35～3.65 | 9.82～10.18 | 3～3.1 |
| 3 | φ3～φ3.1 | φ4～φ4.12 | φ10～φ10.180 | 3.85～4.15 | 10.79～11.21 | 3～3.1 |
| 4 | φ4～φ4.12 | φ5～φ5.12 | φ12～φ12.180 | 4.85～5.15 | 11.79～12.21 | 3～3.1 |
| 6 | φ6～φ6.12 | φ7～φ7.15 | φ14～φ14.180 | 4.85～5.15 | 11.79～12.21 | 3～3.1 |
| 8 | φ8～φ8.15 | φ9～φ9.15 | φ16～φ16.180 | 4.85～5.15 | 12.79～13.21 | 3～3.1 |
| 10 | φ10～φ10.15 | φ11～φ11.18 | φ18～φ18.236 | 4.85～5.15 | 14.79～15.21 | 3～3.1 |
| 12 | φ12～φ12.18 | φ13～φ13.18 | φ22～φ22.236 | 4.85～5.15 | 15.79～16.21 | 3～3.1 |
| 13 | φ13～φ13.18 | φ14～φ14.18 | φ22～φ22.236 | 5.35～5.65 | 15.79～16.21 | 3～3.1 |
| 14 | φ14～φ14.18 | φ15.2～φ15.38 | φ24～φ24.236 | 4.85～5.15 | 16.79～17.21 | 3～3.1 |
| 16 | φ16～φ16.18 | φ17.2～φ17.38 | φ27～φ27.236 | 6.32～6.68 | 17.79～18.21 | 3～3.1 |
| 18 | φ18～φ18.18 | φ19.2～φ19.41 | φ30～φ30.236 | 7.32～7.68 | 18.74～19.26 | 3～3.1 |
| 20 | φ20～φ20.21 | φ21.2～φ21.41 | φ33～φ33.280 | 7.82～8.18 | 20.74～21.26 | 4～4.12 |
| 22 | φ22～φ22.21 | φ23.4～φ23.61 | φ33～φ33.280 | 6.32～6.68 | 20.74～21.26 | 4～4.12 |
| 25 | φ25～φ25.21 | φ26.4～φ26.61 | φ39～φ39.280 | 8.32～8.68 | 21.74～22.26 | 4～4.12 |
| 28 | φ28～φ28.21 | φ29.4～φ29.61 | φ39～φ39.280 | 6.32～6.68 | 21.74～22.26 | 4～4.12 |
| 30 | φ30～φ30.21 | φ31.4～φ31.65 | φ45～φ45.280 | 8.82～9.18 | 22.74～23.26 | 4～4.12 |
Распортовой изогнутый фитинг типа С Преимущества и характеристики
1.Конструкция адаптирована к компоновке трубопровода: С-образная изогнутая конструкция точно соответствует требованиям к управлению гидравлическим трубопроводом, проточный канал плавно переходит в другой, а потеря давления невелика; компактная конструкция адаптирована к небольшому пространству для установки в авиации, что позволяет избежать перекосов и помех в трубопроводе и обеспечить рациональность компоновки системы.
2.Материал подходит для различных условий эксплуатации: углеродистая сталь и конструкционная сталь обладают высокой прочностью и усталостной стойкостью и подходят для обычных условий эксплуатации под высоким давлением; нержавеющая сталь обладает исключительной коррозионной стойкостью и подходит для маслянистых и влажных агрессивных сред, принимая во внимание механику гидравлических систем и необходимость адаптации к окружающей среде.
3.Защита и герметизация обеспечивают двойную гарантию: пассивация оцинкованной и кадмиевой сталью повышает коррозионную стойкость углеродистой и конструкционной стали, а пассивация нержавеющей стали усиливает ее собственную защиту; расширяющийся интерфейс плотно прилегает, герметизирует без протечек и устойчив к вибрации и температурным циклам, что обеспечивает стабильную работу гидравлической передачи.
4.Стандарт универсален и прост в обслуживании: технические характеристики интерфейса стандартизированы и обеспечивают высокую универсальность; для монтажа не требуется специальных инструментов, демонтаж и техническое обслуживание удобны, слой обработки поверхности обладает превосходной прочностью, продлевает срок службы и снижает затраты на эксплуатацию и техническое обслуживание гидравлической системы.
