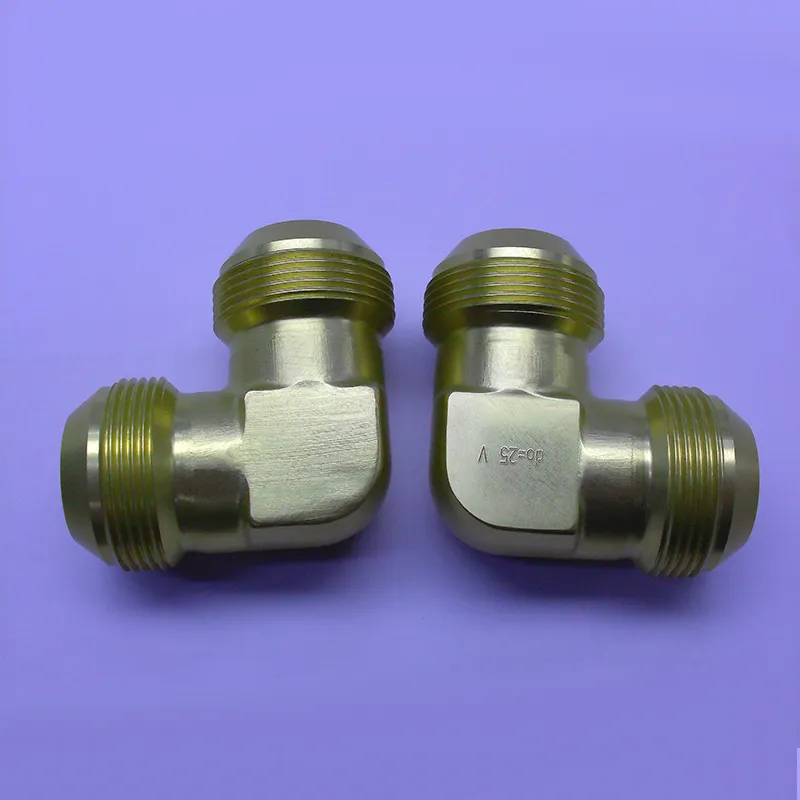

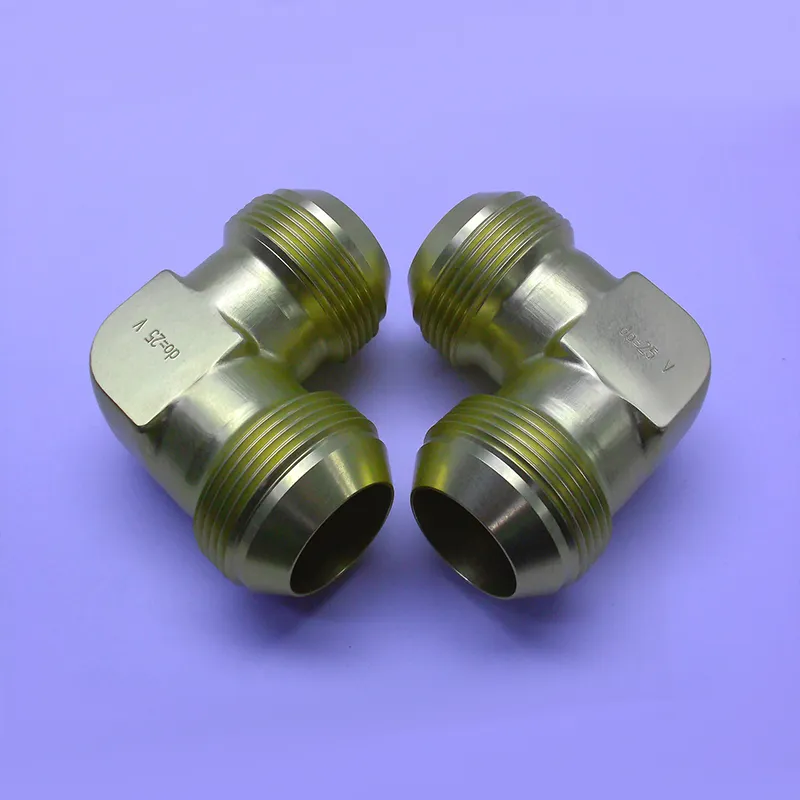

Угловой фитинг под развальцовку девяносто градусов
Конструкция с прямым углом наклона 90° точно соответствует расположению гидравлического трубопровода, проточный канал гладкий, потеря давления небольшая, и он подходит для установки в компактных помещениях авиации.
Описание
маркер
Расплющивной соединитель труб прямого угла
| Размер детали Единица измерения: мм | |||
| Технические характеристики продукта | D | L | S |
| 2 | φ8.0～φ8.180 | 17.79～18.21 | 8.0～8.15 |
| 3 | φ10.0～φ10.180 | 18.74～19.26 | 10.0～10.15 |
| 4 | φ12.0～φ12.180 | 20.74～21.26 | 12.0～12.18 |
| 6 | φ14.0～φ14.180 | 22.74～23.26 | 14.0～14.18 |
| 8 | φ16.0～φ16.180 | 24.74～25.26 | 14.0～14.18 |
| 10 | φ18.0～φ18.236 | 28.74～29.26 | 17.0～17.18 |
| 12 | φ22.0～φ22.236 | 31.69～32.31 | 19.0～19.21 |
| 13 | φ22.0～φ22.236 | 31.69～32.31 | 19.0～19.21 |
| 14 | φ24.0～φ24.236 | 33.69～34.31 | 22.0～22.21 |
| 16 | φ27.0～φ27.236 | 36.69～37.31 | 24.0～24.21 |
| 18 | φ30.0～φ30.236 | 38.69～39.31 | 27.0～27.21 |
| 20 | φ33.0～φ33.280 | 42.69～43.31 | 27.0～27.21 |
| 22 | φ33.0～φ33.280 | 42.69～43.31 | 30.0～30.21 |
| 25 | φ39.0～φ39.280 | 47.69～48.31 | 32.0～32.25 |
| 28 | φ39.0～φ39.280 | 47.69～48.31 | 36.0～36.25 |
| 30 | φ45.0～φ45.280 | 51.63～52.37 | 41.0～41.25 |
Расплющивной соединитель труб прямого угла преимущества и характеристики
1.Конструкция адаптирована к требованиям к рулевому управлению: конструкция с прямым углом наклона 90° точно соответствует расположению гидравлического трубопровода, проточный канал гладкий, потеря давления небольшая, и он подходит для установки в компактных помещениях авиации, что позволяет избежать перекоса трубопровода и помех, а также обеспечивает рациональность управления. компоновка системы.
2.Соединение герметично и надежно: раструбная конструкция плотно прилегает к раструбу трубопровода, уплотнительная поверхность не подвержена риску протечек, устойчива к условиям работы авиационных гидравлических систем под высоким давлением, устойчива к вибрации и температурной циркуляции, а также обеспечивает стабильную передачу гидравлического масла.
3.Материалы и обработка адаптированы к условиям работы: подложки из углеродистой стали и конструкционной стали обладают высокой прочностью и сопротивлением усталости, что соответствует требованиям подшипников высокого давления; пассивирующая обработка с оцинкованным/кадмиевым покрытием повышает коррозионную стойкость, устойчивость к воздействию масла, солевых брызг и эрозии во влажной среде, а также продлевает срок службы.
4.Универсальные стандарты и удобство обслуживания: соответствуют стандартам, стандартизированным спецификациям интерфейса, подходят для различных гидравлических трубопроводов, обладают высокой универсальностью; не требуют специальных инструментов для монтажа, просты в демонтаже и обслуживании, снижают затраты на эксплуатацию и техническое обслуживание гидравлических систем и широко используются в сценариях подключения рулевого управления авиационных гидравлических трубопроводов.
